USM35XS超声波探伤仪

价格 电议
更新时间
2019-03-12 19:00:03
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
现货
近期热度
次浏览
立即询报价

产品介绍

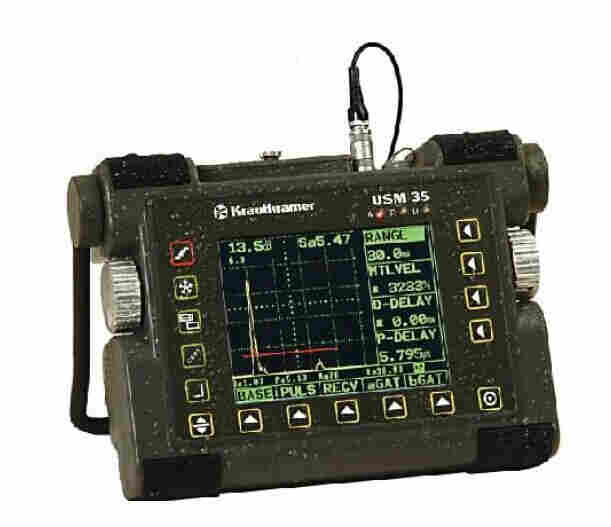

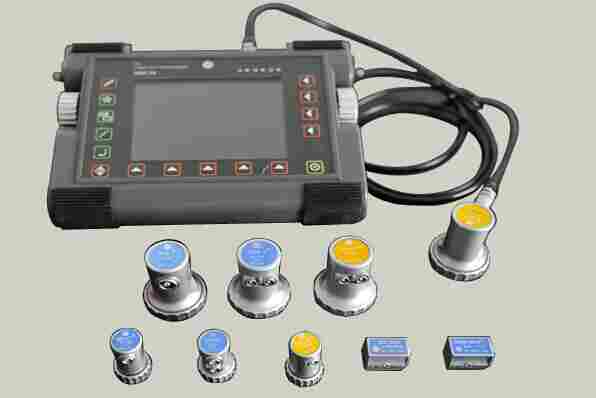

USM35XS超声波探伤仪

产品名称：USM35XS超声波探伤仪、

产品型号：USM35XS

产品特点：从GE检测技术公司的新版USM 35便携式超声波探伤仪的新版本完全防尘和防高压水喷射，符合IP66要求，还集成了新的软件。该软件允许其依据日本焊接检测 标准进行操作。

USM35XS超声波探伤仪详细资料：

德国Krautkramer USM35X是USM35的升级产品，采用IP66的防护等级，同时保留了USM系列的优点：如通过两个旋钮的操作方式。其他功能被放在明显的位置，操作时既快又准确。 其中USM35XDAC包括DAC曲线，USM35XS包括DAC和DGS曲线。

彩色显示
以其彩色屏显示而在同类产品中出类拔萃。它的彩色显示屏比通常的LCD显示屏大38%，而且通过像点的亮度形成了高对比度，在多种背景和波形中可以选择一种佳组合，使其清晰可读，为您的检测工作提供了许多附加应用：

可选择适合的背光颜色，以便于不同条件下观察
彩色闸门、DAC、TCG曲线，方便识别
信息和报警采用红色显示，清晰明确
特别重要的斜探头检测时已获的半跨距颜色编码的表示方式

防水和防灰尘
USM35X设计了非常坚固的外壳，符合IP66防护等级，在恶劣环境下使用也能得到有效的保护。

其他特点

USM35X尺寸小、重量轻，包括电池仅重2.2公斤，同时具有宽大的屏幕显示
配备锂电池，可连续使用12小时。充电方便，电池不必取下。也可以使用6节2号电池
USM35XDAC内置DAC和TCG曲线，USM35XS内置DGS、DAC和TCG曲线
提供0.2～20MHz的频率范围，对钢材料的小调节范围为0～0.5m

USM35X超声波探伤仪技术参数


小值

0到0.5毫米+10％（钢），0到0.02英寸+10％（钢）

大值

在0.2到1兆赫/0.5到4兆赫的频率范围内，0到9,999毫米+10％（钢），0到390英寸+10％（钢）；在0.8到8兆赫/2到20兆赫的频率范围内，0到1,420毫米+10％（钢），0到56英寸+10％（钢）

声速

1000到15000米/秒，40到600英寸/毫秒，1米/秒的间隔可变，0.1英寸/毫秒和固定编程值

显示延迟

从-10到1,000毫米，0.3到40英寸（340？秒）

探测延迟

0到200 ?秒

自动校准

使用2个已知校准回波（2点校准）测量和设置声速和探头延迟

脉冲强度

220 pF, 1 nF

阻尼

50欧姆，500欧姆（在TR模式下 1000欧姆）

脉冲重复频率

4到1000赫兹，有10个间隔变量

频率范围(-3 dB)

0.2到1兆赫的/0.5到4兆赫/0.8到8兆赫/2到20兆赫

增益

0到110dB，间隔可变

增益间隔

0.5 / 1 / 2/ 6 / 12 dB（或用户可调），间隔0被锁定

细微增益

4dB，连续40个间隔变量

检波

全波，负和正半波，射频模式

滤除阀值

线性，0到80％屏幕高度，1％间隔变量

监测门电路

在彩条模式下的2个独立的门电路，开始和宽度在整个校准范围内可变，10％到90％的1％屏幕高度变量的响应阈值（巧合和反巧合），通过LED和连接内部的电极臂发送报警信号，门电路A可作切换为门电路B的接口，门电路放大器（整个显示范围的门电路缩放）

声音路径测量

在初始脉冲和门电路的首次回波之间，或在2个门电路回声之间的的声音路径的数字显示（投影距离，深度），且在回波波侧或回波波峰的交汇点测量

测量分辨率

在99.99毫米/0.1毫米的范围内0.01毫米，在100到999.9毫米/1毫米过1000毫米的范围内，在9.999英寸/0.01英寸10英寸以上的范围内0.001英寸，在冻结的A-扫描评介：校准范围设置的0.5％

振幅显示

In %屏幕高度
USM 35X DAC:在DAC或TCG以上另加in dB
USM 35X S:在DGS曲线或ERS以上另加in dB

显示的读数

声音路径、（减少的）投影距离、深度、每门幅度、用户配置的4个测量线位置、A-扫描缩放显示

A-扫描功能

手动或自动A-扫描冻结，A-扫描比较，回波动态（包络），峰值回波存储

彩色功能

获得的角度测试的背斜两翼彩色编码显示，背景彩色适应测试环境的光线条件，用于直接识别的监测器门电路和登记曲线(DAC、TCG、DGS) 的彩色显示，红色字符的信息和警报

DAC/TCG(选项）

仅USM 35X DAC和USM 35X S:距离-振幅曲线（DAC）或TCG行（TCG），带多10个参考回波，其他4根曲线或线可以显示变量分贝间隔。可以选择JIS DAC，以便依据JIS Z3060-2002（日本的检测标准）进行检测。DAC录制期间的自动增益控制。

DGS(选项)

仅USM 35X S:DGS曲线，用于单晶或双晶探头(B1S、B2S、B4S、MB2S、MB4S、MB5S、WB…-1, WB…-2, SWB…-2, SWB…-5, MWB…-2, MWB…-4, SEB和MSEB)，以及用于所有材料、声音衰减和传输损失校正，其他4根曲线可以显示变量分贝间隔

显示尺寸/屏分辨率

116毫米×87毫米，4.6英寸×3.4英寸（宽x高）
320×240像素

A-扫描尺寸/屏分辨率

116毫米x80毫米，4.6英寸×3.2英寸
320×220像素（缩放）

计量单位

毫米和英寸

数据存储器

800个仪器设置或报告，包括存储、调用、打印A-扫描或将其导出到计算机。

直接存档

显示屏幕内容，报告包括A扫描、阅读、功能列表（参数转储）

打印机驱动器

HP DeskJet、HP LaserJet、HP DJ 1200 (DeskJet)、HP LJ 1012 (LaserJet)、EPSON FX/LX、SEIKO DPU

RS 232接口

9针DSUB，双向，300-57,600波特，1个USB适配器电缆，用于连接USM35X和没有RS-232端口的计算机

输入/输出

8路的Lemo-1插座（触发器输出，门电路报警，测试数据发布）
幅度或选定门电路的声音路径的附加模拟输出

VGA 输出

用于连接外部显示屏或投影仪的10路Lemo-1插座

探头接口

2 x Lemo 1 或 BNC

对话语言

德语、英语、法语、意大利语、葡萄牙语、西班牙语、丹麦语、瑞典语、挪威语、芬兰语，捷克语、斯洛文尼亚语、罗马尼亚语、荷兰语、克罗地亚语、匈牙利语、俄罗斯语、波兰语、斯洛伐克语、日语

电池工作

锂电池或6节C型电池（镍镉、镍氢电池或铝锰电池），工作时间：锂电池(6.6 Ah)为14小时， 镍氢电池(3 Ah)约为3小时，电池充电根据测量线的图标检测

电源组/电池充电器工作

通过外部电源（85到265伏交流）；
工作电压：6到12伏直流
电流消耗：大9瓦，依据设置

重量

2.2千克，4.9磅，含电池

大小

177毫米×255毫米×100毫米，7.0英寸×10英寸×3.9英寸（高x宽x深）

环境

防护级别：IP 66防震acc.到DIN IEC 68:6毫秒，60克，每个防振方向acc.3次冲击
到DIN IEC 68:0-150赫兹，2克，每个方向20圈
工作温度：0°到60°C，32°到140°F（-10°C，14°F，应特殊要求）
存储温度：-20°到60°C，4°到140°F
